Back to the Box Part IV

Po wycięciu obrabiarką CNC otworów na przetwornik, zwrotnicę i bas reflex w przedniej ściance i wsunięciu jej "na sucho" w obudowę

można ocenić jak całość będzie się ostatecznie prezentować.

"Zamknięcie" obudowy unaocznia także jej rozmiar - z pewnością jest to bryła postrzegana przez większość osób jako należąca do przedziału "duża do bardzo dużej". Ostatecznie szeroka na 66 cm obudowa nie należy dzisiaj do często spotykanych ...



Zanim jednak będzie możliwe ostateczne wklejenie przedniej ścianki w obudowę, konieczne jest wykonanie montażu pozostałych elementów wzmacniających w jej wnętrzu. Sam proces wklejania jest znacznie ułatwiony przy swobodnym dostępie od przodu i tyłu obudowy.

Notabene, po zamontowaniu przedniej ścianki (zakładając uprzedni montaż usztywnień pomiędzy ściankami bocznymi oraz tyłem i przodem) zamocowanie diagonalnych usztywnień ścianek bocznych byłoby - uwagi na rozmiar tych elementów - fizycznie niemożliwe. Tak więc przyjęcie właściwej kolejności montażu jest absolutnie kluczowe.

Po wklejeniu wszystkich wzmocnień czas na wklejenie ścianki frontowej

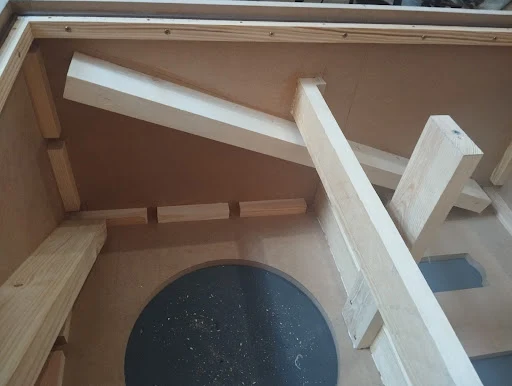

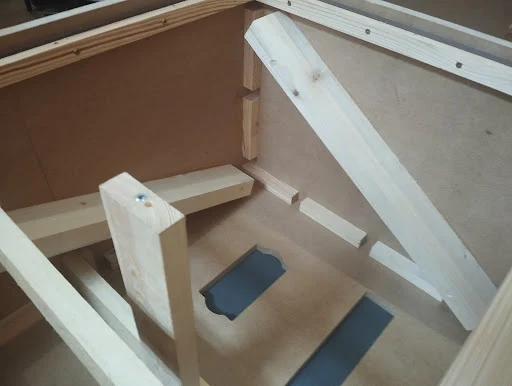

Tak wygląda wnętrze sklejonej obudowy

Jeszcze tylko trzeba zamocować system wzmocnień przedniej ścianki. W tym miejscu zaczyna jednak dawać o sobie znać wewnętrzna konstrukcja obudowy - miejsca wewnątrz  jest niewiele, a dostęp do wielu punktów znacznie utrudniony.

Dodatkową kwestią jest ciężar całej konstrukcji.

Już po wklejeniu przedniej ścianki i zamontowaniu wszystkich wewnętrznych elementów nie jestem w stanie podnieść tej obudowy. A przecież dojdzie jeszcze tylnia ścianka wzmocniona dwoma 90-cio cm kantówkami (30x40 mm) no i ... 16 kg Altec ze zwrotnicą. O ciężarze wytłumienie wytłumienia trzech ścianek nie wspominam🙂

W trakcie budowy korzystałem z tymczasowej platformy (40x30 cm) zamontowanych na 75 mm kołach, ale jest dla mnie oczywiste, że dla umożliwienia dalszych prac skonstruowanie docelowej, znacznie większej platformy jest bezwzględnie konieczne. Bez użycia kółek nie sposób manewrować bryłą takiej wielkości i o takim ciężarze.

Wszystkie wzmocnienia w końcu wklejone

Obudowa została ukończona w zakresie prac stolarsko montażowych.

Cdn ...
